제품 설명
|
|

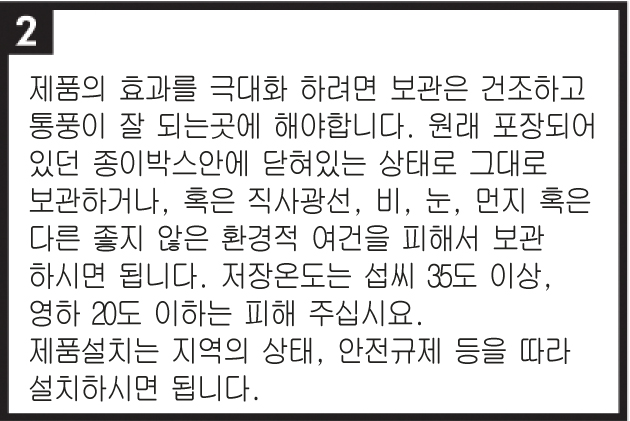

보관 & 안전규제
|
|
필요장비 목록
|
|
|
|
|
|
|
|

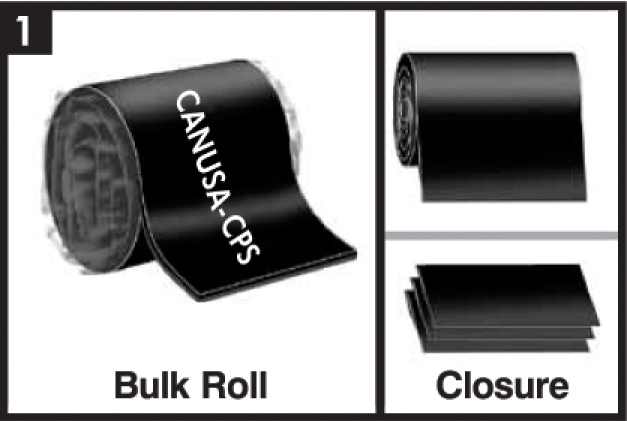

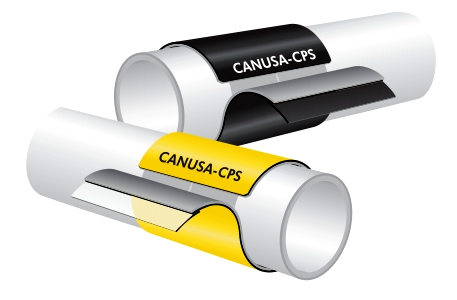

CanusaWarp은 보통 벌크롤 형태로 공급됩니다.
접착제는 안쪽에 비닐로 덮혀있고 마감재는 벌크롤 형태나 혹은 예비절단이 된 형태로 공급됩니다.
|
|
이 설치설명은 일반적인 제품설치를 위한 가이드입니다. 특정제품이나 독특한 용도라면 (주)바테크 고객센터로 문의해 주시기 바랍니다.
|
|

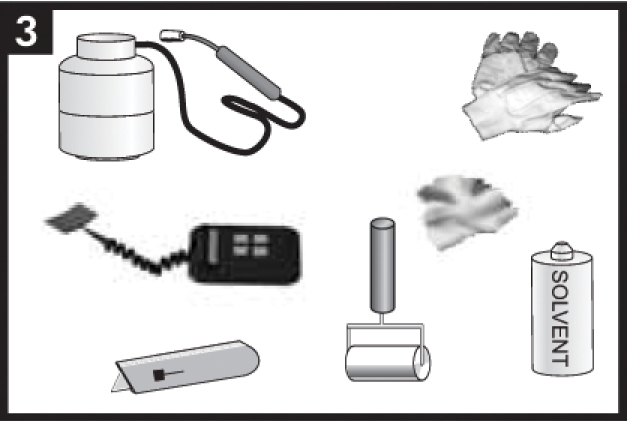

프로판탱크, 호스, 토치, 토치제어기, 표면을 긁어내는 나이프로 쓸 도구, 롤러, 헝겊, 솔벤트, 디지털온도계, 일반적인 안전도구 (장갑, 고글, 헬멧 등)
|
| |
|
|
|
|
|
제품 준비 가이드
|
|
|
|
코팅면 준비
|
|
|
|
|

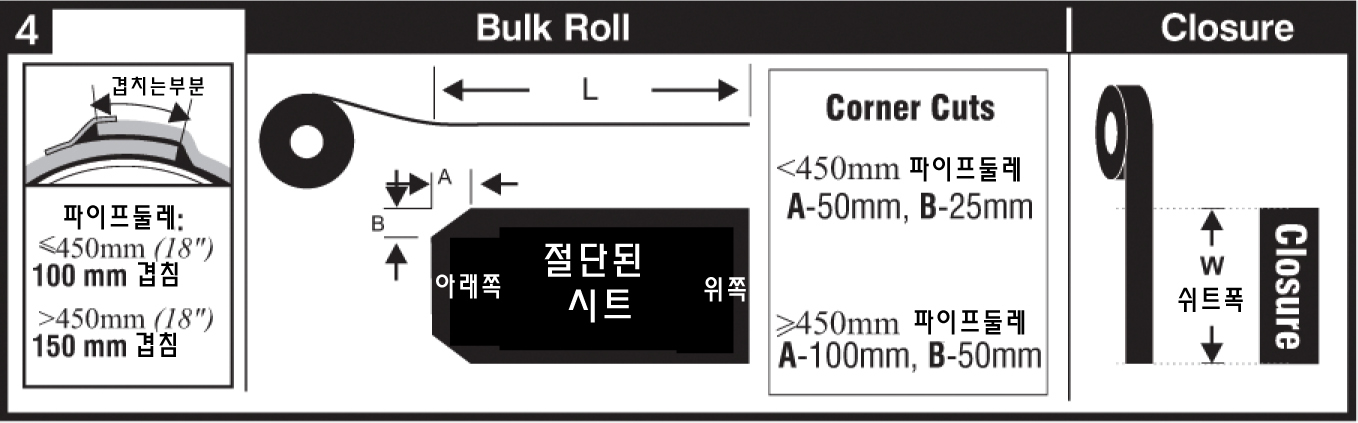

설명에 따라, 벌크롤 길이(L)와 마감재 폭(W)을 아래와 같이 절단합니다.
L(길이) = 코팅파이프 둘레 + 겹칠부분의 사이즈 w(폭) = 시트 폭
쉬트와 마감재는 손상되거나 오염되지 않도록 주의합니다. 그림과 같이 코너를 커팅해 주십시요.
|
|

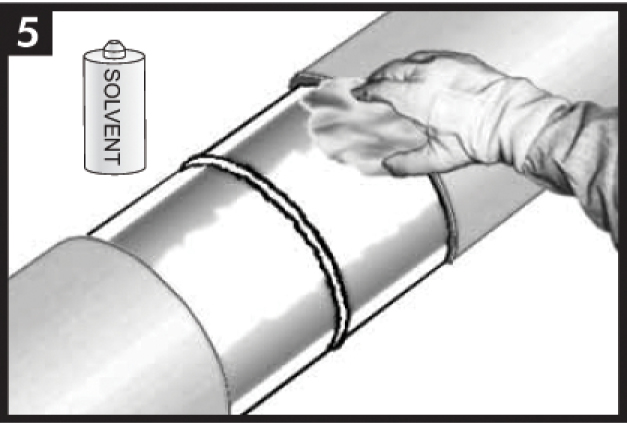

PE코팅 가장자리 경사가 30도 이하인지 확인하고, 파이프 코팅할 부위의 오일, 구리스, 오염물질등을 제거하기 위해 솔벤트클렌저로 닦아냅니다.
|
|
코팅명 준비 & 예열
|
|
|
|

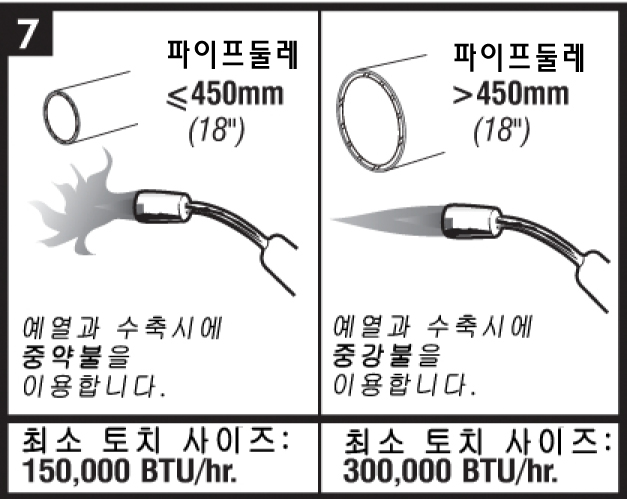

불꽃세기 & 토치사이즈
|
|
|
|
|
|
|
|
|
|
|
|
코팅면 준비
|
|
|
|
예열
|
|
|
|
|
|
|
|

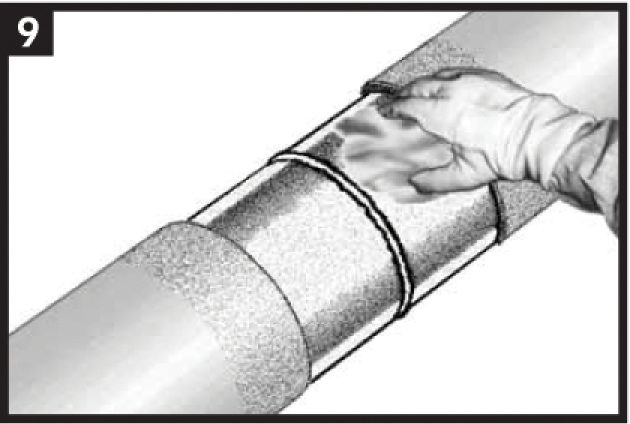

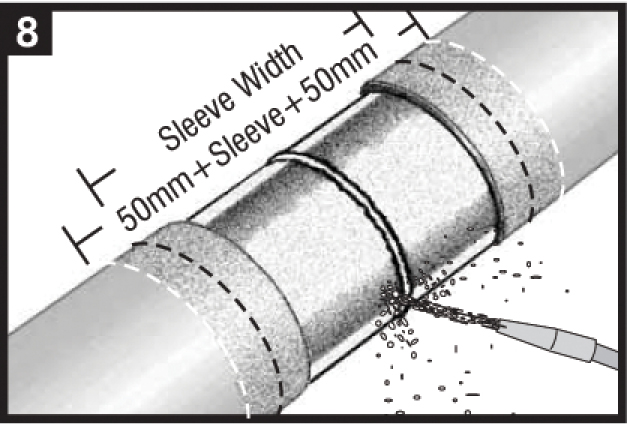

파이프가 건조한지 확인하고, 설명서에 나와있는 코팅면준비/예열 처럼 파이프 용접부분을 준비합니다. 시트 폭이 각 끝에서 50mm(2")정도 되는 부분까지 인접해있는 파이프 코팅부위를 살짝 긁어냅니다.
|
|
코팅항 부위를 다른 이물질이 묻지 않도록 깨끗이 닦아내거나, 혹은 고압에어로 불어냅니다.
|
|

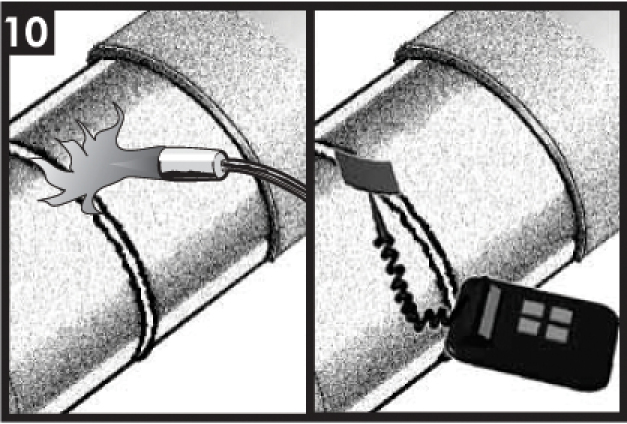

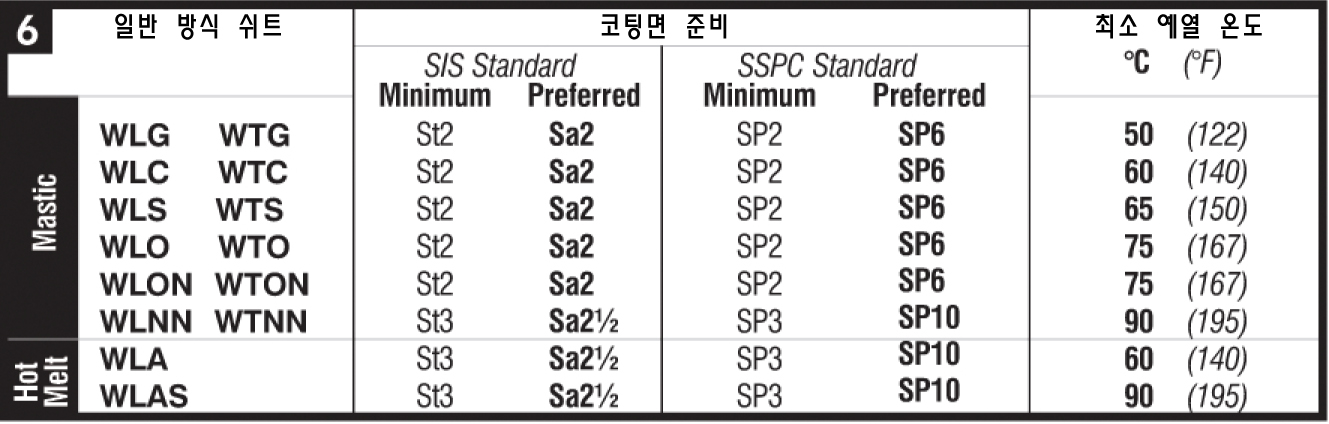

용접부분을 최소 온도로 예열합니다. (예열표를 참고 하십시요) 온도측정기를 이용해 최소 50mm(2")파이프에 필요한 온도가 골고루 되었는지 확인합니다.
|
|
|
|
|
|
|
|
시트의 설치
|
|
|
|
|
|
|
|
|
|
|
|

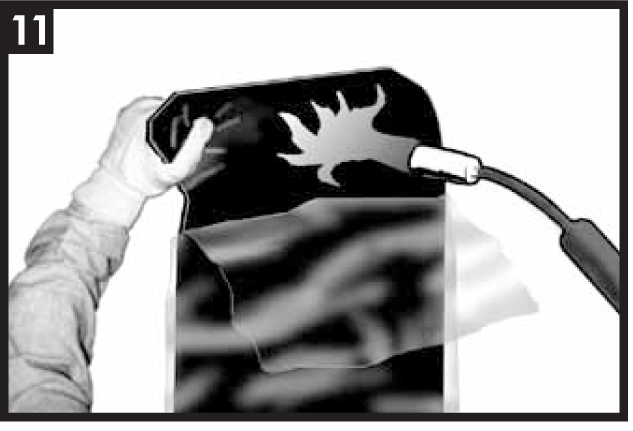

비닐을 일부만 떼어내고 아래쪽으로 겹쳐들어갈 부분에 가장자리부터 중앙으로 150mm(6") 정도에 부드럽게 열을 가합니다.
|
|

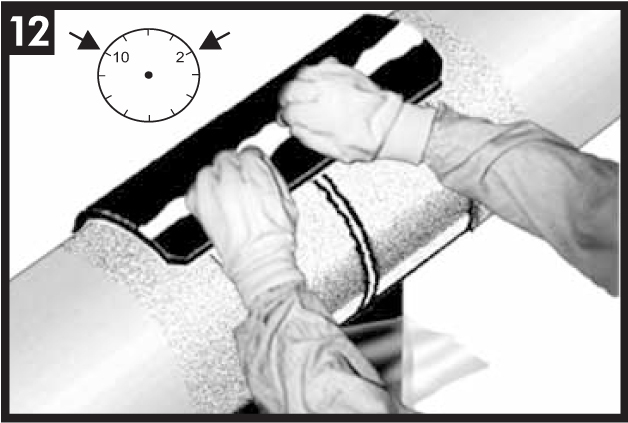

시트를 10시와 2시 방향 사이에서 겹칠 수 있도록 위쪽 중앙에 놓고 아래쪽으로 겹칠 부분을 단단하게 눌러준 후 비닐을 마저 떼어냅니다.
|
|
시트로 파이프 둘레를 느슨하게 감쌉니다. 위쪽으로 겹쳐지는 부분 뒷면에 열을 부드럽게 가하고, 아래쪽으로 겹쳐지는 부분 위에 고정시킨 후 단단히 붙입니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

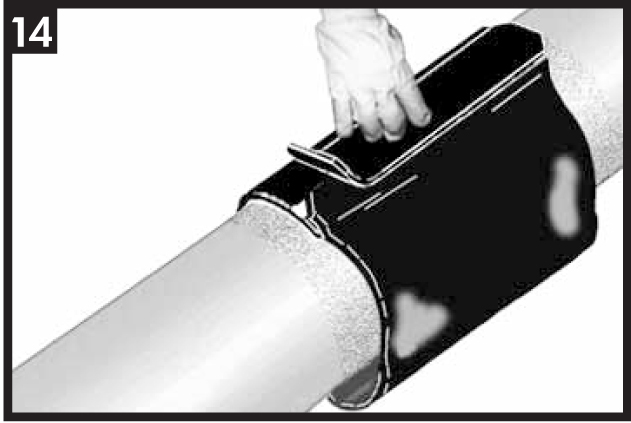

아감재에 붙어있는 비닐을 벗겨내고, 겹쳐있는 시트위에 마감재가 중앙에 오도록 놓고 단단하게 눌러줍니다.
|
|
마감재에 부드럽게 열을 가하고, 장갑낀 손으로 가볍게 톡톡 두드려 붙입니다. 이렇게 한쪽 끝에서 다른 끝 까지를 반복해 마감재를 붙이고, 롤러를 이용하여 가운데에서 바깥방향으로 부드럽게 밀어내면서 주름을 펴줍니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

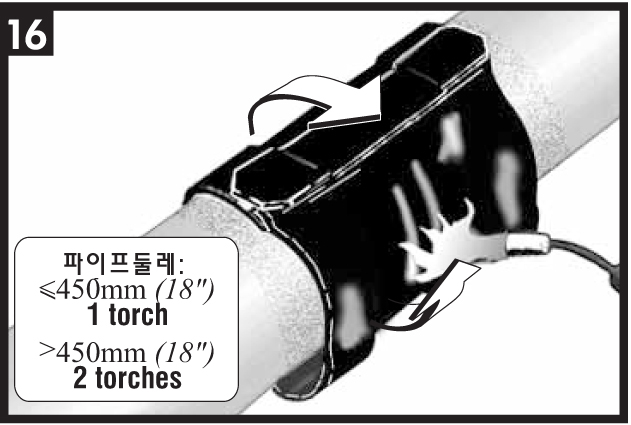

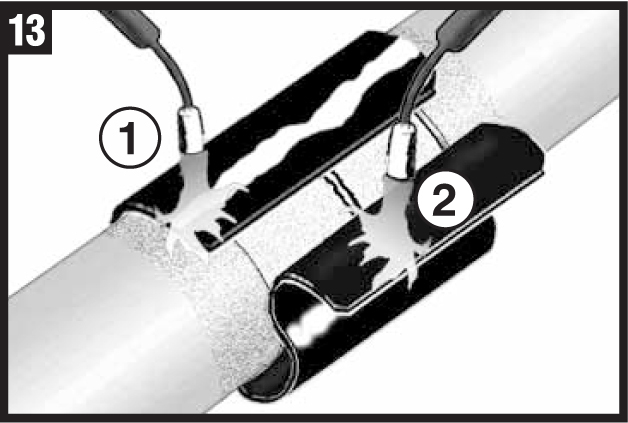

적절한 사이즈의 토치를 이용해 시트 가운데에서 시작해 파이프 둘레를 골고루 열을 가합니다. 널찍하게 골고루 열을 가합니다. 토치 두 개를 작업자는 서로 파이프의 반대편에서 작업을 해야합니다.
|
|

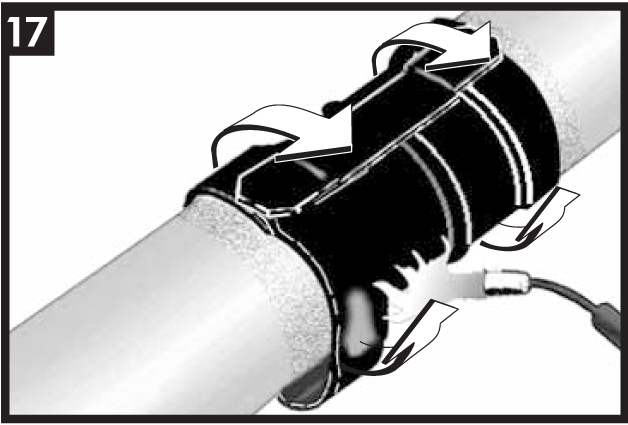

시트가 완전히 붙을 때 까지 중앙에서 바깥쪽 방향으로 계속 열을 가합니다. 비슷한 방법으로 남은 부분도 열수축을 시킵니다.
|
|
파이프를 감싼 시트의 가장자리 둘레에 접착제가 흘러 나오기 시작했을 때 수축은 다 된것입니다.

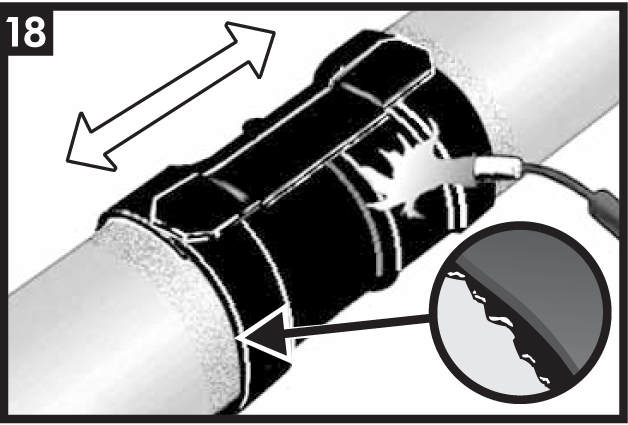

길쭉하고 평평하게 골고루 전체 면을 고르게 열을 가해 시트수축을 끝내십시요.
|
|
|
|
|
|
|
|
|
|
|
|
검사
|
|
|
|
|
|
|
|

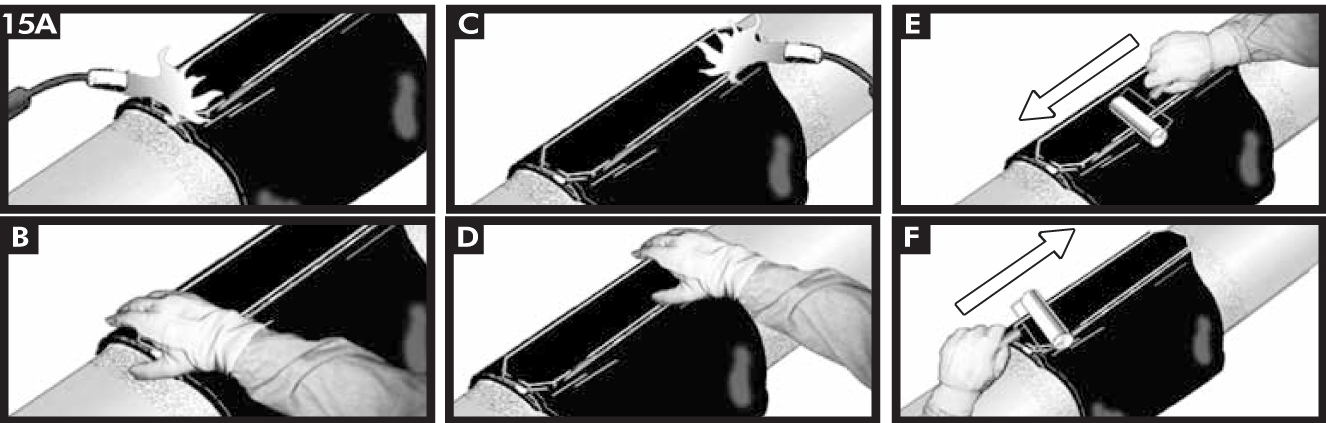

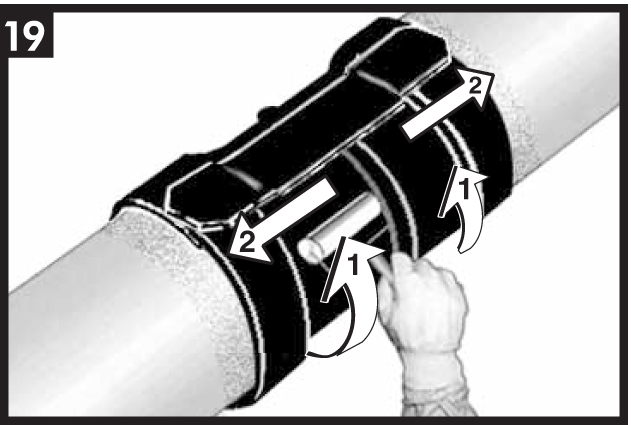

시트가 아직 뜨겁고, 말랑한 상태일 때 사진과 같이 롤러로 문질러 시트 내에 들어간 공기를 밖으로 빼냅니다. 필요에 따라 열을 다시 가해도 좋습니다.
|
|

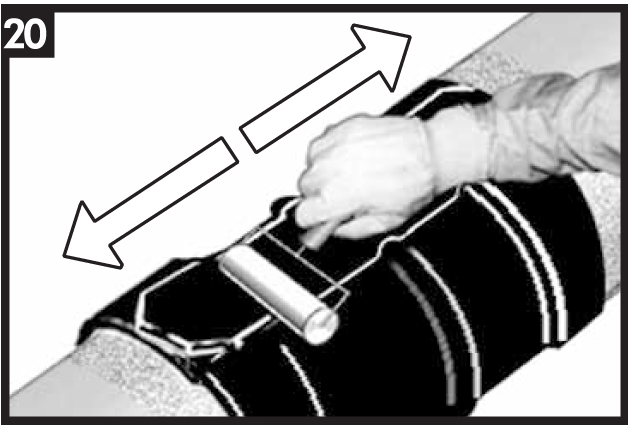

마감재를 감싸고 난 후에도 같은 방법으로 안쪽에서 바깥쪽으로 밀어줍니다.
|
|

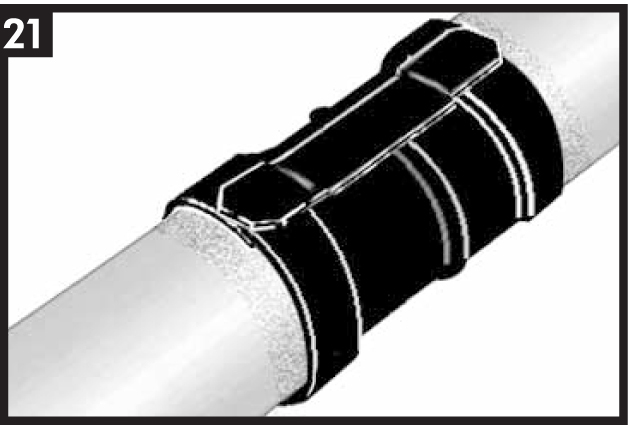

설치된 시트의 외관 검사는 다음과 같이 합니다.
- 시트가 파이프에 완벽하게 밀착
이 되었는지.
- 접착제가 시트 가장자리로 흘러
나와 있는지.
- 시트 뒤쪽으로 금이 생기거나
구멍이 없는지.
|
|
|
|
|
|
|
